00095 AF iPhone 6 vale a pena. Como desmontar o iPhone em casa

Se você tiver e quiser ver o que os desenvolvedores estudaram, apesar do fato de poder facilmente perder o direito ao serviço de garantia - esta instrução irá ajudá-lo pelo menos a não causar danos significativos ao seu dispositivo.

Assim, a fim de desmontar o smartphone, a primeira coisa que você deve desparafusar os dois parafusos de Pálaco localizados na extremidade inferior do dispositivo. Devido às suas dificuldades não padrão e relacionadas, os parafusos Epplovsky ganham muitos epítetos obscenos na blogosfera.

Depois de superar essa barreira difícil, você pode supor que metade do trabalho é feita. Para remover a tela da tampa, é desejável usar alguns vestígios não deixados da fita ou da ventosa.

Ele não removerá completamente a tampa devido à exibição da exibição localizada na parte superior do smartphone, mas é fácil desconectá-lo com uma placa de plástico fina (por exemplo, um mediador).

Além disso, inspecionou "recheio" iphone Pode-se notar que todas as outras partes são aparafusadas com parafusos padrão. Portanto, você não será difícil desparafusar a placa de metal que segura o painel frontal.

Depois disso, é necessário remover o botão inicial para ser removido. Analisação de tampa Preencha o encaminhamento de loop e desmonta a dinâmica e a câmera frontal.

Em seguida, com a ajuda de uma placa de plástico (para a qual o loop de exibição desconectado), remova a bateria. Pinças removem a câmara traseira e as antenas. Em seguida, remova a proteção contra pulsos eletromagnéticos.

Finalmente, ele continua a desmantelar apenas o vibromotor, o conector de carregamento, o microfone e os botões on-line e ajustar o volume. Manipulações também devem ser realizadas por pinças.

Resumindo, podemos notar que não é tão difícil desmontar a si mesmo. Em particular, em contraste com o modelo anterior, não há dificuldade com um loop de sensor dactyloscópico.

Nesta instrução passo a passo na análise do iPhone 6 Plus, você pode ver claramente como desmontar totalmente este smartphone, então ser capaz de substituir a tela, placa-mãe, botões, alto-falantes, bateria e outros elementos do iPhone 6 mais.

Como sempre, você precisa começar com os parafusos que estão localizados na parte inferior do seu iPhone 6 Plus.

Agora você precisa desconectar a tela do próprio telefone. Para isso, uma ferramenta profissional ISClack será muito conveniente. Sem isso, será difícil, será necessário trabalhar com lâminas de plástico por um bom tempo. Imediatamente desparafuse as loops que vão para a tela do iPhone 6 Plus.

Nós vemos o interior do telefone, você pode ver o quanto a bateria no iPhone 6 Plus tornou-se mais.

Remova a placa costurada do botão "Home", após o qual removemos o botão facilmente e o próprio.

Nós removemos a câmera frontal, na qual o alto-falante também funciona para a conversa.

Com o painel Smartphone do iPhone 6 Plus, remova a placa de metal.

Nós removemos o cabo da bateria e puxo para fora do corpo do telefone.

Nós removemos o conjunto do bloco do vibrador.

Foi uma vez para desmantelar a câmera, é fácil fazer uma pinça fina, a principal coisa não é danificar os contatos, pois isso seja cuidadoso.

Nós nos aproximamos gradualmente da final da nossa desmontagem. Nós desaparafusamos os anexos da placa-mãe, após o que removemos o anexo da antena.

Neste manual para desmontar o iPhone 6 Plus, não descreveremos os detalhes que estão na placa-mãe. Um novo artigo sobre este tópico em breve aparecerá em nosso blog, você pode descobrir informações detalhadas sobre o esquema da placa-mãe do iPhone 6 Plus.

Até agora, continuamos desmontando o smartphone, a fila do alto-falante:

Se você estiver interessado no tema do reparo do iPhone em casa, você deve lembrar o que faz com seu risco. O seu telefone não só após a desmontagem fora do centro de serviços da Apple perde sua garantia - você pode danificar acidentalmente ou montar incorretamente um dos nós do gadget. Finalmente, os dispositivos da Apple são bastante difíceis de desmontar de forma independente, os fabricantes sugerem que você os atenderá apenas em centros de marca.

Se você não assustou essa cautela, e está firmemente certo de que quer saber como desmontar o iPhone em casa - seguindo em frente.

Neste texto, vamos ver como desmontar o iPhone 4S, 5, 6.

Nós desmontamos o iPhone 4s.

Para começar, faça uma cópia de backup do iPhone, porque você pode precisar restaurá-lo após a montagem. Faça uma cópia ajudará o iTunes. Certifique-se de lembrar a ordem de desmontar as partes do dispositivo e melhor - estabelece os detalhes do telefone estritamente na ordem que foi desmontava e cada passo - tire fotos. Preste atenção especial aos parafusos de diferentes tamanhos - eles também devem ser deixados em compreensíveis para você, de modo a não ficar confuso ao montar.

Primeiro de tudo, remova o slot do cartão SIM da máquina e do próprio cartão também. Para fazer isso, você precisará do clipe original do iPhone definido, mas se você não tiver - o papelaria habitual é adequado.

De ambos os lados do conector de carregamento há parafusos - desparafuse-os.

A tampa que esconde a bateria precisa subir e desconecta-a. À esquerda da bateria, no canto há uma pequena placa protetora que esconde o acesso a ele. Remova esses dois parafusos.

Agora você pode ver o conector adequado para a bateria. Deve ser removido com precisão. Remova a bateria puxando a pequena língua plástica.

No canto superior esquerdo, você vê uma placa protetora em forma de S, mantém-se em 5 parafusos redondos. Desparafuse-os.

A placa protetora oculta underly seis loops, todos eles precisam ser desconectados. Em nenhum caso não vá para eles e não aperte muito as brechas!

Cinco plumas estão localizadas na superfície e são completamente perceptíveis, mas o sexto é bloqueado e estará disponível após a remoção desses cinco. Desconectar o loop esquerdo extremo permite remover a câmera da câmera. No mesmo estágio da desmontagem, você estará disponível para o parafuso no canto superior direito, desparafuse.

Quando você remove a câmera da câmera, desparafuse os mais três parafusos. Dois deles estão localizados um sobre o outro, sob a língua plástica (usamos para remover a bateria) e o terceiro esquerdo, de lado. Se você conectar essas linhas imaginárias parafusos, ela aparece - ⅃.

Agora você vem para remover o loop da bateria, é relativamente grande, mas para removê-lo será suficiente para aumentar.

Abaixo, o próximo parafuso está localizado à direita para ser removido. Está localizado na beira do corpo do telefone. Agora vá para a desconexão da replay da antena localizada à esquerda. Seu tipo difere de conectores anteriores, mas está conectado de maneira semelhante. Este loop deve ser cuidadosamente levantado. Depois disso, a antena e o bloco de chamadas na parte inferior do iPhone serão desconectados sem um esforço adicional. Isso é um preto, estendeu os detalhes.

Tomando o cabo laranja em direção à laranja, você verá outro parafuso.

Desaperte dois pares de parafusos. O primeiro par na parte inferior. Aqui, um parafuso estava sob um loop laranja e o segundo é um pouco mais alto, à direita.

O segundo par de parafusos está localizado na parte superior do caso do iPhone. O primeiro é ao lado do slot da câmera, no canto superior direito do slot. O segundo está no mesmo nível, em 3 centímetros à direita.

Assim, nós libertamos a placa-mãe do aparelho e podemos desmantelá-lo. Placa-mãe - um único bloco com diagramas passa por todo o corpo do telefone. Ao lado do loop laranja é uma parte sugada e também será necessário removê-lo. Observe que é plantado para uísque bilateral, por isso levará algum esforço para desconectar. Não exagere!

Na próxima etapa, você deve remover todos os 10 parafusos que mantêm o módulo do iPhone 4S. Quatro deles estão localizados nos cantos, e o resto - nas bordas da direita e esquerda da estrutura do iPhone. Note que 6 parafusos laterais têm um tamanho diferente, e os medos estão localizados atrás.

Após esta operação, ainda há algum número de parafusos, mas nesta fase não é necessário desconectá-los.

Realizamos uma ferramenta especialmente preparada (mediador, lâmina de plástico) ao longo da tela para que ela seja desconectada.

Para substituir o módulo de exibição por uma tela sensível ao toque, a descrição é suficiente.

Para substituir o botão "Home" iPhone 4S, deslize a válvula preta para a direita. Se você quiser remover o botão do iPhone 4S, deslize a válvula preta para a direita. Está acima do conector de carregamento. By the way, você precisa removê-lo, pois isso você tem que desparafusar dois parafusos redondos. Agora é possível remover um loop longo laranja.

Os conectores restantes, incluindo o loop do botão Iniciar do telefone (localizado no topo) e os botões do botão de volume são desconectados se você desparafusar os parafusos mais recentes.

Este vídeo mostra visualmente como desmontar totalmente o iPhone 4 e substituir a tela.

Nós desmontamos o iPhone 5.

Primeiro de tudo, nós desaparafusamos a tampa traseira do dispositivo e removendo a tela.

Para fazer isso, você precisa desparafusar um par de pequenos parafusos em lados diferentes do conector para carregar o dispositivo. Não é difícil encontrá-los.

Em seguida, usando uma ventosa de vácuo removendo a tela. Você pode executar a operação com uma pequena lâmina de plástico ou mediador. Nesse caso, a tela é necessária para ligar abaixo e depois levantar. Realizar ação, você precisa ser o mais cuidadoso possível para não dividir e não arranhar a exibição.

Até mesmo o iPhone 5 freqüentemente atende a um problema com facilmente apagar a tinta. Visualizando o telefone, você precisa lembrar disso em todas as fases do trabalho.

Depois de levantar o visor, desconecte-o do bloco principal do diabel. Observe que os nós do dispositivo estão firmemente conectados.

Depois de desparafusar o último parafuso na placa, levante suavemente o cabo de tela. Aqui você precisará de um mediador ou lâmina de plástico. Agora a tela pode ser completamente removida.

Nós desmantelamos a bateria

Em nenhum caso, não deixe esta etapa de desmontagem, porque outras etapas com uma bateria conectada podem terminar os golpes atuais. Não é apenas perigoso para você, mas também causa defeitos de outros nós do telefone.

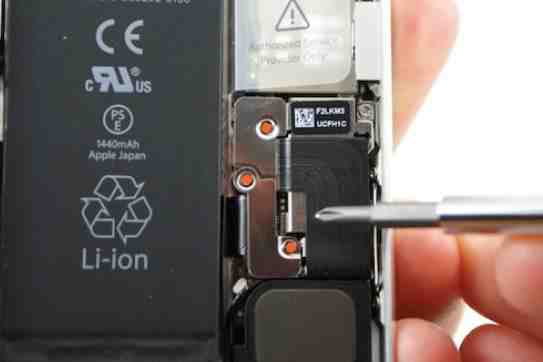

Primeiro de tudo, você precisa desparafusar três parafusos segurando a proteção no loop da bateria

Primeiro de tudo, você precisa desparafusar três parafusos segurando a proteção no loop da bateria Para remover a bateria, use a mesma lâmina de plástico. A bateria pode não sucumbir a você desde a primeira vez, mas não vale a pena se preocupar por causa disso. Use-o cuidadosamente de lados diferentes até que a cola que mantenha a bateria não seja separada.

Nós tiramos com a placa-mãe do iPhone 5

Depois de dirigir a bateria, desparafuse os parafusos nos quais a câmera é válida. Há dois deles. Depois disso, desligamos sucessivamente os conectores de microfone, dinâmicas e fones de ouvido. Depois que os parafusos são seguidos, o loop de antena e o slot para cartão SIM estão anexados.

Quando você desparafuse os 5 desses parafusos e desconecte as plumas, remova lentamente a placa-mãe.

Nesta fase da desmontagem do dispositivo, o caso do iPhone 5 pode ser adiado, porque outras manipulações ocorrem diretamente com a placa-mãe. Remova a câmera, desaparafusando dois parafusos. Nenhum elemento adicional de fixadores não tem esse nó e, em seguida, desconecta livremente.

Nós nos voltamos para o vibromotor anexado a três parafusos. Então, para remover o loop inferior da placa-mãe. Para remover completamente o loop inferior na placa-mãe, que contém o relâmpago da porta, conectado para o fone de ouvido, alto-falante, antena Wi-Fi e um dos microfones, você precisa desparafusar os sete parafusos: dois na parte inferior ao lado do fone de ouvido Jack, um no lado direito do loop e mais quatro, mantendo diretamente todo o componente.

Remova a CPU.

Para separar o processador do iPhone 5, você primeiro precisa remover o filme protetor a partir dele.

Remova os detalhes do painel frontal.

Quando você separou os itens restantes da parte de trás do aparelho, você pode ir para a frente.

O botão "Home" é realizado na cola, o botão deve ser pressionado com precisão e remover

Um dos últimos elementos a ser desconectado é uma placa de metal que protege a tela de contatos para outras partes de hardware do dispositivo. Após o último detalhe ser removido, a desmontagem do iPhone 5 pode ser considerada completa.

Neste vídeo você aprenderá mais claramente como desmontar o iPhone 5

Desmontando o iphone 6.

Joyful News: iPhone 6 é mais fácil de coletar e desmontar em comparação com predecessores. Isso é indubitavelmente devido ao fato de que o dispositivo se tornou mais fino, mas mais. Graças a essas alterações, o acesso aos detalhes tornou-se mais fácil, eles são colocados em um caso mais espaçoso.

Mais detalhes sobre a desmontagem do iPhone 6 Você pode ver neste vídeo

Eu gostaria de adicionar algumas palavras sobre ferramentas especiais que serão necessárias para desmontar os smartphones da Apple.

Como já descobrimos, não podemos fazer sem:

Otário Mediador de plástico ou lâmina especial Pinças Conjunto de chaves de fenda especiais

É nas chaves de fenda que eu quero parar com mais detalhes, vamos olhar para quais características e projetos eles devem ter a desmontagem do iPhone para ir sem cadela e Zadora.

Como exemplo de um ótimo conjunto de chaves de fenda para a reparação de eletrônicos, sugerimos considerar a produção de Vira.

Primeiro de tudo, o titular. É feito de plástico à prova de choque e para a conveniência do aperto tem um revestimento de borracha. O suporte é 11 cm de comprimento, é possível morder a palma da mão, enquanto não é muito longa.

Tradicionalmente, para esses detentores, é considerado importante para a presença de um local rotativo. Você pode pressionar a ferramenta, enquanto a habitação girará facilmente com os dedos.

Inclui 28 bits:

25 mm SL1.5,

SL2.0, SL3.0.

PH000, PH00, PH0, PH1

T4, T5, T6, T7, T8, T10, T15, T20

H2.0, H4.0.

PZ1, PZ0.

★0.8, 1.2, 1.5, 2.0

▲, 2.0, 2.3

Y 2.0mm, ∪2,6 mm

Os tipos listados de bits permitem facilmente reparar qualquer nó da Apple, incluindo o slot "Pentalebe".

Atenção especial deve ser dada ao material do bit e seu processamento adicional. O material é usado com alta dureza para que as dicas não fiquem apagadas ao longo do tempo ou apagando menos.

Os bits do kit VIRA são feitos de vanádio de cromo, material sólido e durável.

Como a desmontagem do iPhone é um trabalho constante com pequenos detalhes e fixadores de tamanho fixo, é melhor que os bits tenham uma dica magnética. Então, fixadores, é mais fácil pegou, colocado no buraco na caixa do smartphone.

Atenção especial é dada à colocação do pacote no pacote. Cada bit é sua própria célula, eles são fixados imóveis e não misturados ao transportar um conjunto. O pacote do kit é feito de plástico sólido de alta qualidade, que é capaz de suportar a queda no chão da altura do crescimento humano.

Para uma conveniência adicional de armazenamento, a caixa possui uma torneira de volta. Devido a isso, o kit pode ser suspenso na parede.

iPhone SE (2020): desmontagem revela pormenores interessantes!

O iPhone SE (2020) lançado em abril continua a dominar a ordem do dia. Tudo graças a um preço mais baixo e a especificações muito interessantes. De facto, está a ser muito bem recebido e ninguém se está a importar por utilizar um design antigo e por ter molduras grossas na parte inferior e superior. O iPhone SE é barato, mas será fácil de reparar? Zack Nelson, do canal do YouTube JerryRigEverything já tem a resposta.

iPhone SE (2020): desmontagem revela pormenores interessantes!

Este smartphone é muito fácil de abrir, pois existem apenas alguns parafusos. Como o dispositivo possui uma classificação IP67 e pode suportar 1 metro de água por 30 minutos, existe um selo de borracha ao redor do ecrã para impedir a entrada de água.

A desmontagem revela o chipset A13, além de outros componentes, como carregamento sem fios, câmaras, bateria de 1812mAh e motor Haptic. Entretanto, descobriu-se que o painel de vidro traseiro é mantido no lugar com um adesivo permanente, dificultando a substituição. Custa mais da metade do preço do smartphone substituir o painel traseiro.

Abaixo está o vídeo de desmontagem:

Neste equipamento mais barato, um dos principais elementos diferenciadores entre o iPhone SE e o iPhone 11 é que contamos com uma única câmara. Lembro que o iPhone 11 tem câmaras duplas e temos também o iPhone 11 Pro com três. Ainda assim, isto não é um factor que vá levar as pessoas a não comprarem o iPhone SE. É que a nova aposta da Apple continua a dar acesso a diversas características de topo.

Assim, temos as filmagens em câmara-lenta que todos apreciamos, a captura de vídeo 4k até 60fps, o time-lapse e também o modo retrato na câmara para selfies. Temos também a possibilidade de definir aspetos relacionados com o fundo da imagem que acabámos de capturar e os efeitos de luz. Para isto o iPhone SE conta com uma câmara de 12 megapixeis grande-angular e também com o chipset A13. Outra característica importante é sem dúvida o Smart HDR. É a tecnologia utilizada pelo iPhone 11 para o reconhecimento de pessoas e a criação de melhores sombras e destaques.

Apple iPhone SE (2022) ruim para reparar? Desmontagem recebe nota baixa

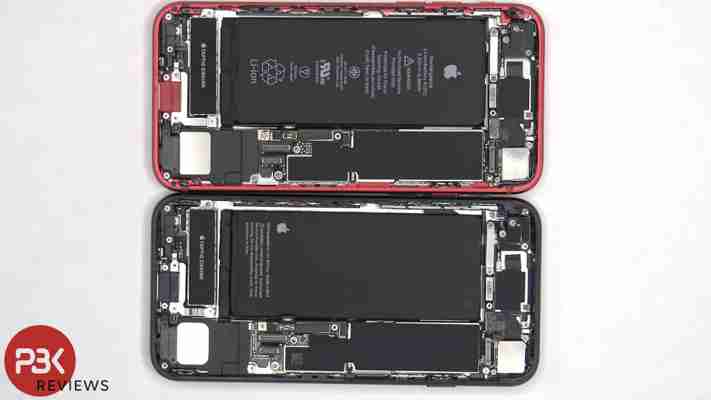

O Apple iPhone SE (2022) recebeu uma média de 5,5 de 10 pontos de reparo nas avaliações do YouTuber "PBK", após a desmontagem do smartphone que foi postada em vídeo no YouTube.

Para abrir o mais recente celular de entrada da Apple, foi aquecido o quadro para que o adesivo da tela se soltasse, depois a tela foi erguida e os parafusos e conectores removidos. Mas se você pensou que o novo iPhone SE poderia receber algumas partes do quase idêntico iPhone SE de 2020, está enganado. A tela, que é a mesma em tamanho, resolução e conectores, liga, mas não funciona normalmente - o toque não funciona.

Curiosamente, a bateria do novo SE é maior que a do antigo, cerca de 10%. O iPhone SE (2022) possui uma unidade de 2.018mAh, enquanto o iPhone SE (2020) se limita à capacidade de 1.821mAh.

Para ver toda a desmontagem, assista ao vídeo (em inglês):
